Шибер круглого сечения

Описание

Шибер – это разновидность запорного и регулирующего устройства для воздуховодов систем вентиляции и промышленной аспирации. Шибер для воздуховода устроен предельно просто – как задвижка у печной трубы. Основной элемент шибера – это металлический лист, который перемещается внутри щелевого кармана или по направляющим уголкам.

Наиболее распространенное место установки шибера в вентиляционной системе - на выходе вентилятора. Если шибер установлен совместно с вентилятором, его называют пусковой шибер. При этом шибер играет роль защитной заглушки, которая предотвращает перегрев двигателя вентилятора при запуске. Вентилятор запускается при закрытом шибере, т.к. при открытом шибере возникает большая нагрузка на электродвигатель, что чревато выходом его и строя и значительно затягивает время пуска вентилятора. Если у пусковой шиберной задвижки нет функции автоматического открывания, то имеет смысл оборудовать вентиляторы устройствами плавного пуска или преобразователями частоты.
        Если  шибер в вентиляционной системе выполняет функцию регулирования расхода воздуха, то расход проходящего через шибер воздуха можно изменять путем перемещения заслонки вперед и назад, и, таким образом, полностью или частично перегораживать ход воздушного потока. Так работает регулирующий шибер.
        В качестве трубопроводной арматуры могут быть использованы также запорные и перекидные шиберы для ограничения движения жидкости в трубопроводах.

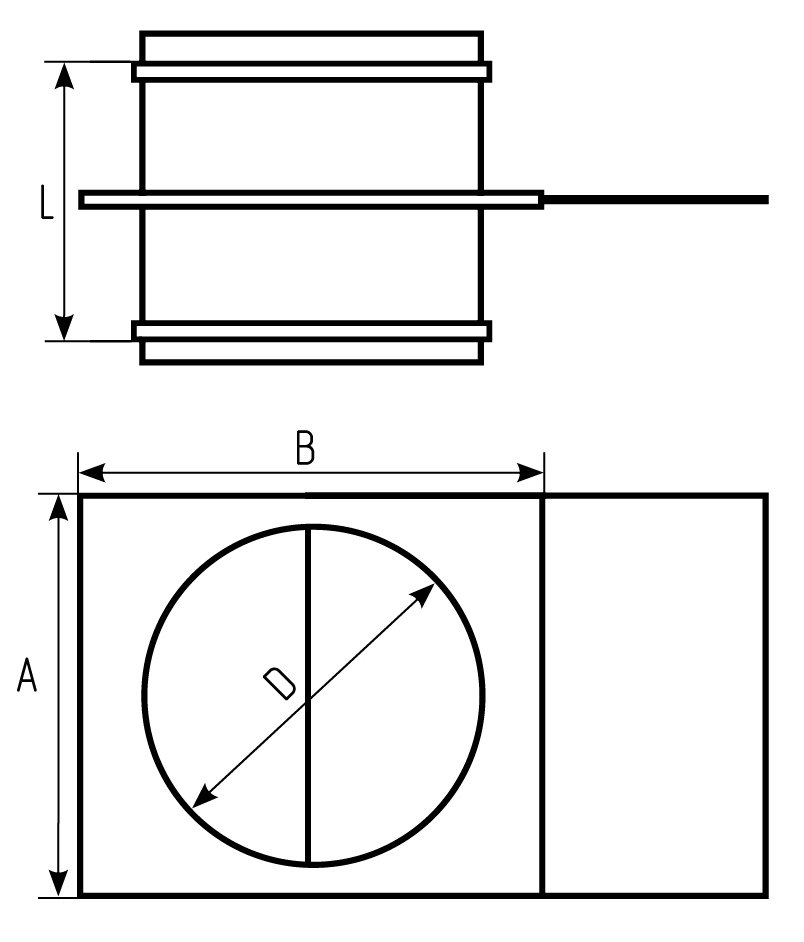

        Внешний вид шибера для воздуховодов круглого и прямоугольного сечения отличается незначительно – и в том, и в другом случае имеется направляющая панель и полотно, которое перемещается поперек воздуховода. Разница только в размерах, конфигурации и способах подсоединения шибера к воздуховоду.
          По конструкции различают шиберы прямые и косые.
        Прямой  шибер – это классический по виду шибер, который устанавливается в системах приточно-вытяжной принудительной вентиляции. Шибер изготавливается из тонколистовой оцинкованной стали, при работе во влажных и агрессивных средах – возможно изготовление шибера из нержавеющей стали.
        Косой шибер предназначен для эксплуатации в системах обеспыливающей вентиляции (аспирации) и пневмотранспорта. В этом шибере заслонку устанавливают не перпендикулярно ходу воздуха, а под углом 45 градусов. Косой шибер для систем аспирации за счет большой площади поверхности способен максимально точно и плавно дозировать расход воздуха в воздуховоде.
